详细说明

网络模块

商品说明

网线和模块的接线方法


大家一般需要接两种线:一种从面板上的模块到交换机/路由器,这些线已经在装修的时候预埋在墙里面了;另一种是面板插口到计算机网卡的线。大家接线时一定要牢记住下面两组接线顺序:

顺序A:橙白   橙  绿白  蓝  蓝白  绿   棕白   棕

顺序B: 橙白   绿  绿白  蓝  蓝白  橙   棕白   棕


  拨开超五类线的外皮,大家可以看到8根线分成了四组,每组两根绞在一起,颜色分别是橙白/橙、绿白/绿、蓝白/蓝、棕白/棕。有的厂家会把橙白、绿白、蓝白、棕白都直接都做成白色。

武汉综合布线

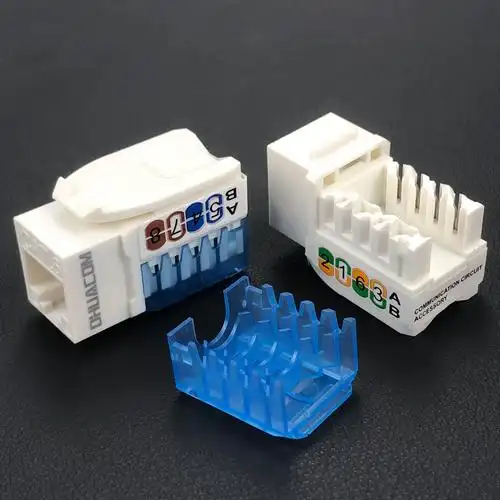

  对于从面板模块到交换机/路由器的接线,面板模块上都有色块指示如何接线,一般有A组和B组两种接法,任意选择A组或者B组,按照色块指示接线即可。要注意的是,如果面板模块端选择了A组,那么另一端的水晶头就要选择上述的顺序A接线;如面板模块端选择了B组,那么另一端要选择顺序B接线。例如:若面板模块端选择A组接线,将另一端水晶头带小卡子的面冲外,不带小卡子的面冲自己,从左自由的顺序依次是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。


  对于面板插口到计算机网卡的线,要求两个水晶头同时用顺序A或者顺序B接线,顺序要一致。


  另外,还有一种连接在两台计算机网卡之间直接连接的超五类线,要求两个水晶头一个用顺序A,而另一个用顺序B接线。想要了解更多的武汉综合布线、武汉安防监控、湖北无线覆盖的资讯,可以联系武汉楚利科技有限公司!
